В современном проектировании деревянных каркасных домов важно не только провести точные расчёты, но и использовать эффективные инструменты для моделирования и анализа конструкций. Технология BIM (Building Information Modeling) позволяет объединить все этапы проектирования в единую цифровую среду.
В этой статье мы рассмотрим лучшие BIM-программы, которые помогают архитекторам и инженерам создавать надёжные и энергоэффективные каркасные дома.
1. Revit (Autodesk)
Autodesk Revit — одна из самых популярных BIM-программ на рынке. Она позволяет создавать детальные трёхмерные модели зданий, включая деревянные каркасные дома. В Revit можно учитывать все необходимые параметры, такие как размеры, материалы, нагрузки и т.д. Программа также предоставляет инструменты для анализа и оптимизации проектов.
Основные преимущества:
- полноценная платформа BIM с возможностью трёхмерного моделирования;
- библиотеки деревянных конструкций и автоматизированные узлы;
- интеграция с расчётными модулями, например, Robot Structural Analysis;
- поддержка параметрического проектирования.
Revit подходит для комплексного проектирования, включая расчёт нагрузок, теплопотерь и создание рабочих чертежей.

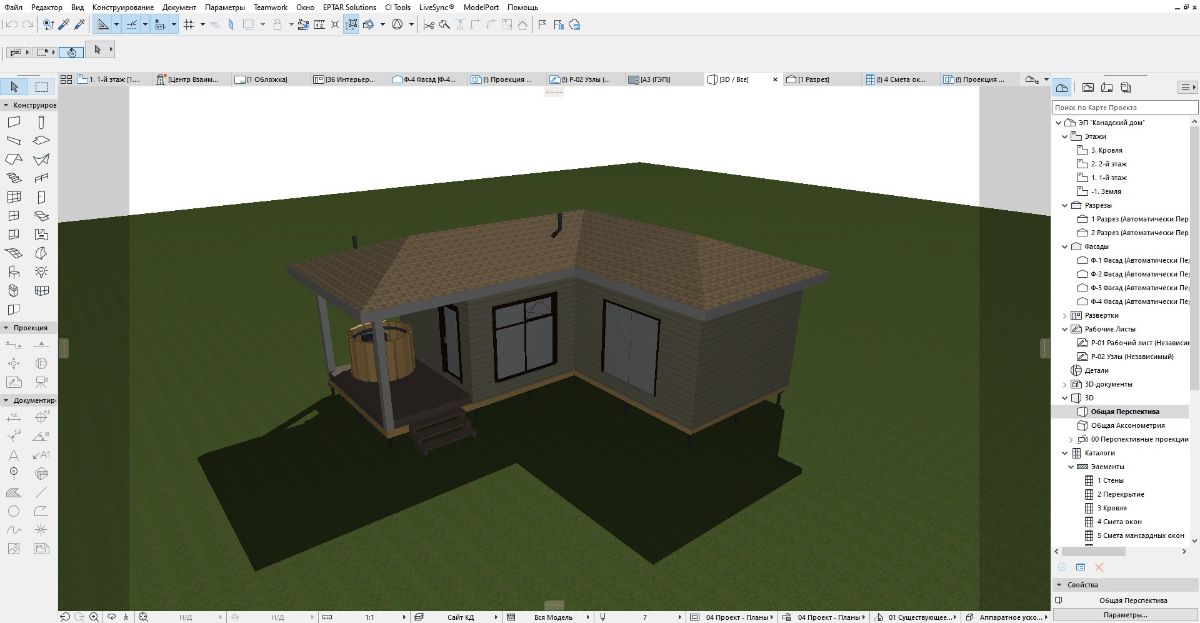

2. ArchiCAD (Graphisoft)
ArchiCAD — BIM-программа, которая также может быть использована для проектирования деревянных каркасных домов. Она предоставляет инструменты для создания трёхмерных моделей, учёта параметров и характеристик, а также анализа и оптимизации проектов.
Основные преимущества:
- удобный интерфейс и специализированные инструменты для деревянного домостроения;
- встроенный модуль для расчёта каркасов Timber Construction;
- поддержка IFC-формата для обмена данными с другими программами BIM.
ArchiCAD отлично подходит для архитектурного проектирования, создания документации и совместной работы.

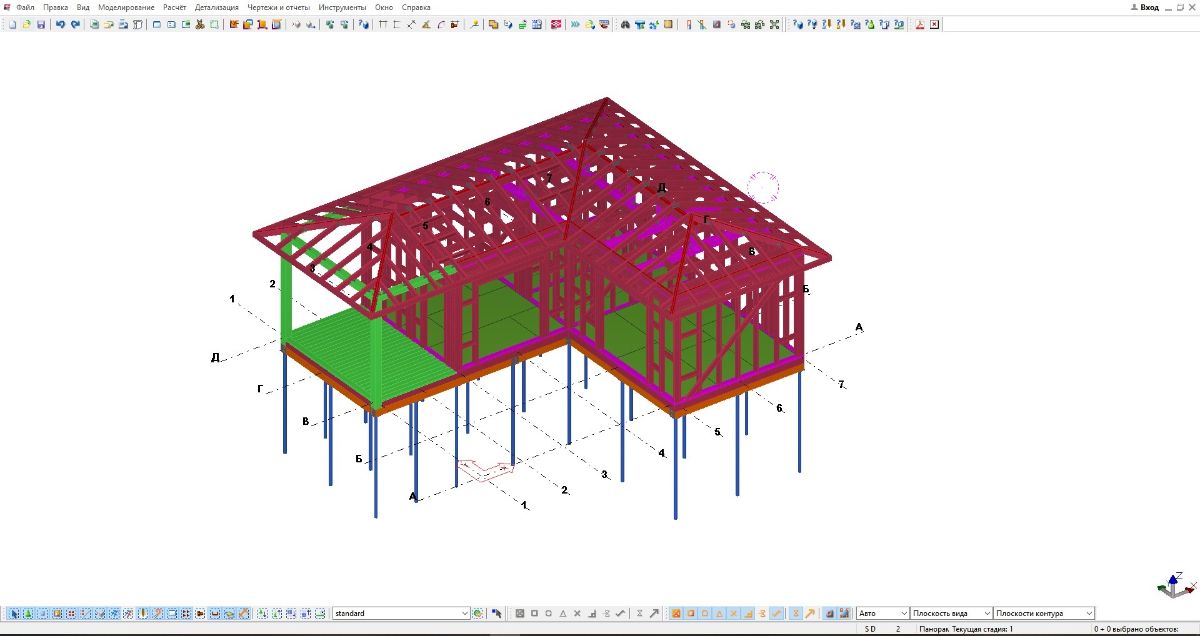

3. Tekla Structures (Trimble)
Tekla Structures — BIM-программа, которая специализируется на проектировании стальных конструкций. Однако, она также может быть использована для проектирования деревянных каркасных домов.
Основные преимущества:
- специализированное решение для расчёта деревянных конструкций;
- точное моделирование узлов и соединений;
- поддержка стандартов Eurocode и других норм.
Tekla Structures идеальна для детального конструирования несущего каркаса, однако ориентирована больше на инженеров, чем на архитекторов, и имеет сложный интерфейс для новичков.

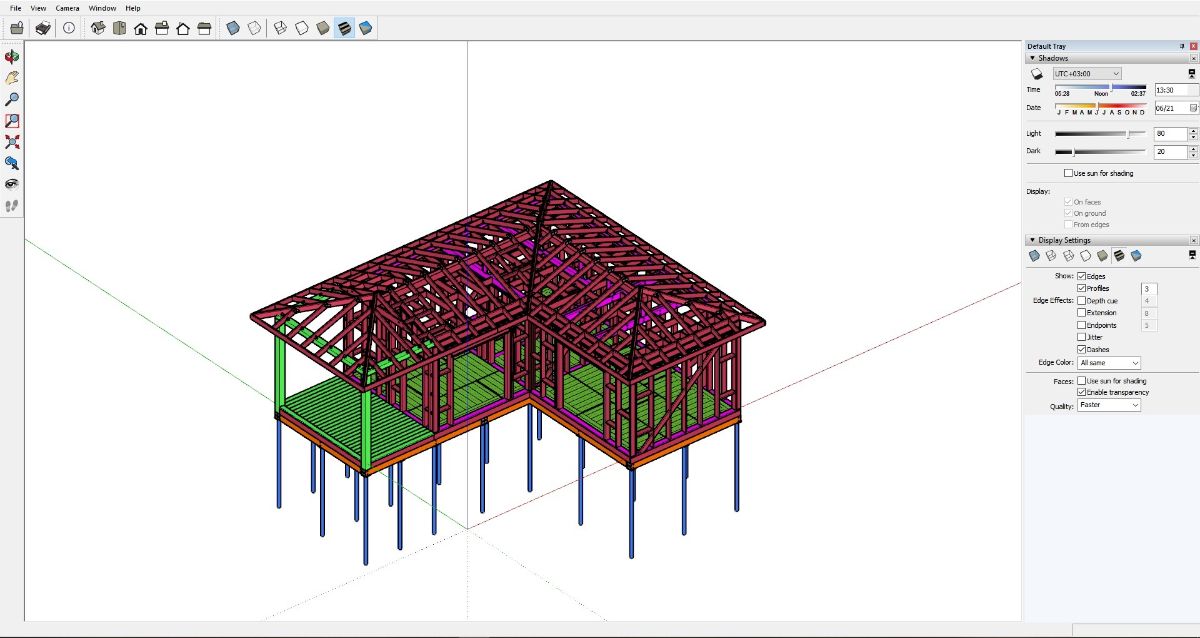

4. SketchUp + Plugins (Timber, Wood Framing)
SketchUp — это графический 3D-редактор для простого и быстрого моделирования и визуализации трёхмерных объектов и сцен.
Основные преимущества:
- простота моделирования и визуализации;
- дополнения для расчёта деревянных каркасов, например, Timber Tools.
SketchUp подходит для эскизного проектирования и визуализации, но не имеет полноценного BIM-функционала без плагинов.

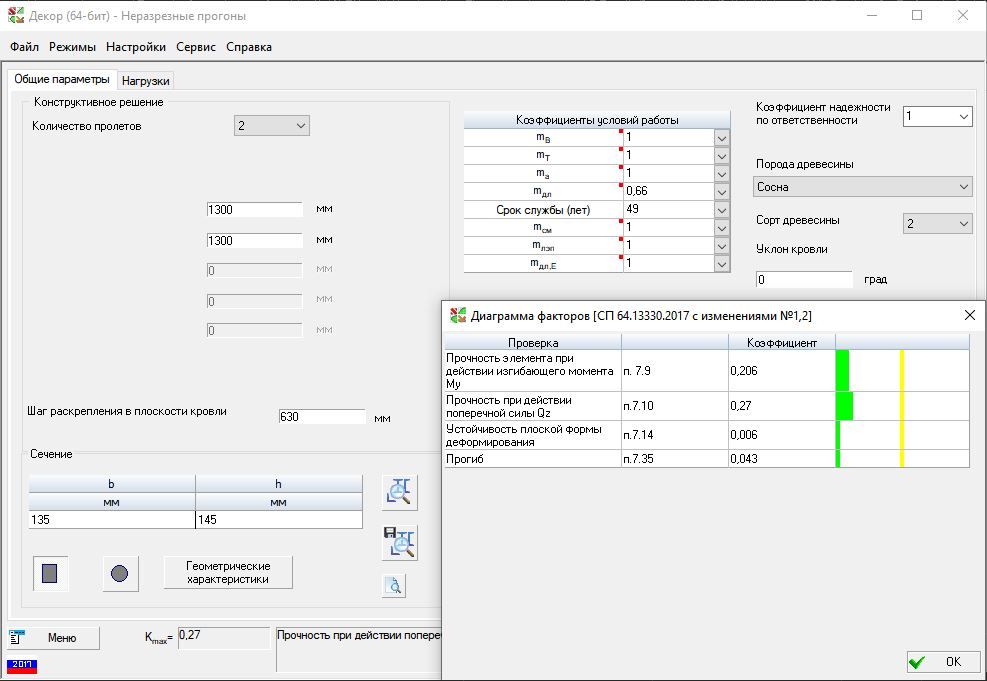

5. SCAD Office (для расчётов)
SCAD Office — это программный комплекс для проектирования и расчёта строительных конструкций, в том числе деревянных. Он позволяет выполнять анализ, расчёт прочности и устойчивости конструкций (модули ВЕСТ, ДЕКОР).
 |
 |
 |
 |
Основные преимущества:
- мощный расчётный комплекс для деревянных конструкций;
- соответствие российским и международным нормам, например, СП и Eurocode;
- поддержка различных форматов для обмена данными с другими программами BIM.
SCAD Office используют для проверки прочности каркаса, а также он позволяет выполнять задачи по расчёту деревянных балок, ферм, арок и других деревянных конструкций.
Таким образом, использование BIM значительно ускоряет процесс, снижает ошибки и улучшает качество проектирования деревянных каркасных домов.
Выбор BIM-программы во многом зависит от задач, с которыми сталкивается проектировщик при проектировании красных домов, и от его опыта работы с той или иной программой.
Например, для комплексного проектирования в большинстве случаев используются Revit или ArchiCAD, для сложных деревянных конструкций и инженерных расчётов - Tekla Structures или SCAD Office, а для быстрого моделирования - SketchUp с плагинами.
